掃描電子顯微鏡（SEM）作為材料表征與微觀研究的“納米之眼"，能捕捉到物質表面納米級別的精細形貌，為生命科學、半導體、新材料等領域的研究提供核心支撐。然而，絕緣體及低導電材料（如生物組織、高分子聚合物、陶瓷、納米粉體等）的SEM成像始終面臨瓶頸——電子束轟擊樣品表面時，電荷無法及時導出而積累，引發荷電效應，導致圖像畸變、模糊、出現亮斑偽影，甚至掩蓋關鍵微觀結構，嚴重制約高分辨率成像的實現。傳統解決方案或存在熱損傷、顆粒感干擾、適配性不足等缺陷，而日本Filgen品牌的OPC系列鋨等離子體涂覆儀，憑借獨特的等離子成膜技術，為這一難題提供了突破性解決方案，實現無荷電、低損傷、高分辨率的電鏡成像效果。
一、絕緣體成像的核心困境：荷電效應與傳統方案的局限
絕緣體樣品的SEM成像困境，本質源于電子束與樣品的相互作用失衡。當高能電子束轟擊絕緣體表面時，樣品無法形成有效導電路徑，入射電子要么被表層捕獲，要么激發的二次電子無法順利逸出，導致表面電荷積累，電勢差可達數千伏特。這種荷電效應會引發多重成像問題：圖像漂移出現“鬼影"現象、局部放電產生閃電狀亮斑、對比度畸變掩蓋微觀細節，甚至因電場干擾電子束軌跡，導致尺寸測量誤差，70%的SEM成像故障均源于此。
為應對荷電問題，行業形成了多種傳統解決方案，但均存在明顯局限：
一是金屬濺射/熱蒸發鍍膜，通過沉積金、鉑等金屬膜構建導電路徑，常用的方法。但該技術形成的金屬膜存在顆粒感，在高倍率下會掩蓋納米級細節，且濺射過程中的高能粒子轟擊、熱蒸發帶來的溫度升高，易導致生物組織收縮、高分子軟化、納米顆粒團聚等熱損傷，尤其不適用于脆弱樣品。
二是低真空/環境掃描模式，通過引入氣體分子中和表面電荷，無需鍍膜即可成像。但氣體分子會散射電子束，導致分辨率下降、噪聲增加，難以滿足超高分率成像需求，且對樣品濕度、穩定性要求嚴苛。
三是低加速電壓成像，通過降低電子束能量減少電荷積累，但會伴隨二次電子信號減弱，信噪比下降，細微結構難以識別。此外，電荷補償器等設備雖能緩解荷電，但成本高昂、操作復雜，難以普及應用。
傳統方案的局限，使得絕緣體樣品的高分辨率成像成為行業痛點，尤其在生物超微結構觀察、半導體納米器件表征等高1端領域，亟需一種兼顧無荷電、低損傷、高均勻性的樣品處理技術。
二、Filgen OPC系列的技術突破：鋨等離子體成膜的核心優勢
Filgen OPC80T-LM與OPC80T-L兩款鋨等離子體涂覆儀，基于直流輝光放電負輝光相區域等離子成膜技術，以四1氧化鋨（OsO?）為成膜源，突破傳統鍍膜技術的瓶頸，從根源上解決絕緣體成像的荷電問題，同時兼顧低損傷與高分辨率需求。其核心技術優勢體現在以下四方面：
（一）非晶質鋨膜：無顆粒感，保障超高分辨率成像
與傳統濺射鍍膜形成的晶態金屬膜不同，F(xiàn)ilgen OPC系列通過等離子體CVD技術，在樣品表面沉積非晶質鋨膜。非晶結構無晶界與顆粒感，即使在50,000倍高倍率下，也不會掩蓋樣品本身的微觀細節，能清晰呈現細胞膜、納米器件柵極、高分子鏈結構等超精細形貌。同時，金屬鋨熔點高達2700℃，化學穩定性極1佳，不會被電子束轟擊損壞，形成的薄膜堅固且導電均勻，能徹1底消除荷電效應，避免圖像畸變與亮斑偽影，為FE-SEM亞納米級成像提供保障。
（二）低損傷成膜：適配脆弱樣品，保留原始形貌
傳統鍍膜技術的熱損傷與高能粒子轟擊，是脆弱樣品成像的主要障礙。Filgen OPC系列采用室溫等離子成膜工藝，無加熱過程，避免了生物組織碳化、高分子材料軟化、硝1酸銨等易分解樣品開裂等問題。同時，直流輝光放電的負輝光相區域成膜，能量傳遞溫和，無高能粒子濺射沖擊，能有效保護納米粉體、生物切片、高分子凝膠等熱敏、易碎樣品的原始形貌。對比實驗顯示，經OPC系列處理的生物淋巴細胞，能完整保留細胞膜與細胞器結構，而傳統Pt-Pd濺射鍍膜樣品則因顆粒感干擾，細節模糊不清。
（三）精準可控：超薄膜制備與高再現性兼顧

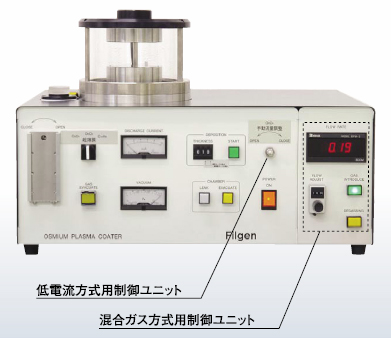

Filgen OPC系列可穩定制備0.5-3nm厚度的超薄膜，這一厚度既能滿足導電需求，又能最1大程度減少對樣品表面的覆蓋，避免掩蓋細微結構——這對于半導體納米器件、二維材料等對形貌完整性要求極1高的樣品至關重要。兩款機型均配備低電流放電控制單元，從真空態逐步升壓，抑制初始大電流浪涌，使批量樣品的膜厚偏差控制在±0.3nm以內，保障實驗結果的可重復性。其中，OPC80T-LM更新增混合氣體模式，可搭配氬氣等惰性氣體調節膜層均勻性與附著力，適配低表面能材料（如氟樹脂）、復雜形貌樣品（如深溝槽結構）的成膜需求。
（四）安全便捷：自動化操作與全1方位防護
四1氧化鋨氣體具有一定毒性，F(xiàn)ilgen OPC系列通過自動化控制系統，實現真空抽氣、氣體流量調節、放電成膜全流程自動化，減少人工干預帶來的泄漏風險。設備配備氣體檢測與報警裝置，結合密閉式真空室設計，符合實驗室安全規范，確保操作人員安全。同時，觸控式操作界面簡化參數設置，無需專業技能即可完成樣品處理，適配科研、教學、質檢等多場景應用需求。
三、多領域落地：Filgen OPC系列的應用價值釋放
憑借無荷電、低損傷、高分辨率的核心優勢，F(xiàn)ilgen OPC系列已在生命科學、半導體、高分子材料、納米能源等領域?qū)崿F(xiàn)廣泛應用，成為高1端SEM樣品處理的優選設備，推動各領域微觀研究的突破。
（一）生命科學：解鎖生物超微結構的清晰視野
生物組織、細胞、病毒等樣品多為絕緣體，且極易受溫度、高能粒子影響而變形。Filgen OPC系列的低損傷成膜技術，能完1美適配細胞切片、細菌、生物大分子等樣品的處理需求。例如，在冷凍電鏡樣品制備中，OPC80T-LM的混合氣體模式可提升膜與含水樣品的附著力，避免冷凍樣品表面膜層脫落，配合非晶鋨膜的無顆粒特性，能清晰呈現線粒體、細胞膜的超微結構，為細胞生物學、病理學研究提供精準圖像支撐。此外，其制備的鋨膜還可用于TEM網格親水化處理，提升超薄切片的穩定性。
（二）半導體與微電子：賦能納米器件精準表征
7nm及以下工藝節點的半導體器件，其柵極、光刻膠等結構對損傷極為敏感，傳統濺射鍍膜的高能粒子易導致結構破壞，而金屬膜的顆粒感會掩蓋納米級缺陷。Filgen OPC80T-LM可制備0.5-3nm超薄膜，無顆粒、無熱損傷，能有效抑制荷電效應，保障芯片缺陷檢測、二維材料（石墨烯、MoS?）異質結表征的準確性。同時，鋨膜的高穩定性適配EBSD/EDS聯用分析，不會干擾成分檢測結果，為半導體研發與制程控制提供可靠支撐。OPC80T-L則以高性價比滿足成熟工藝（≥14nm）、常規封裝樣品的處理需求，平衡成本與成像質量。
（三）高分子與復合材料：破解絕緣材料成像瓶頸
塑料、橡膠、纖維等高分子材料及復合材料，因絕緣性強、易軟化，SEM成像常受荷電與熱損傷困擾。Filgen OPC系列的室溫成膜技術，可避免高分子材料軟化、多孔結構塌陷，非晶鋨膜能清晰呈現復合材料斷口、高分子鏈排列等細節。對于超薄高分子膜（≤50nm）、氟樹脂等低表面能材料，OPC80T-LM的混合氣體模式可優化膜層附著力，防止膜層脫落，為復合材料界面結合力分析、高分子材料改性研究提供清晰圖像依據。
（四）納米能源：保障納米材料形貌分析準確性
催化劑納米顆粒、碳納米管、電池電極材料等樣品，粒徑小、易團聚，傳統鍍膜易導致顆粒粘連，影響形貌分析。Filgen OPC系列的超薄膜制備技術，可在不改變顆粒粒徑與分散性的前提下，實現導電處理，保障SEM圖像能真實反映納米顆粒的形貌與分布。例如，在硅基負極材料表征中，低損傷成膜可避免電極材料結構破壞，清晰呈現充放電循環后的表面形貌變化，為電池性能優化提供微觀數據支撐。
四、總結：重塑絕緣體電鏡成像的技術標1桿
荷電效應與樣品損傷，曾是制約絕緣體高分辨率SEM成像的兩大核心瓶頸。Filgen OPC系列以鋨等離子體成膜技術為核心，通過非晶質膜層、室溫低損傷工藝、精準自動化控制的組合創新，既從根源上消除荷電干擾，又最1大限度保留樣品原始形貌，突破了傳統方案的局限。從生命科學的超微結構觀察，到半導體的納米器件表征，F(xiàn)ilgen OPC80T-LM與OPC80T-L憑借差異化的功能設計，適配不同領域的應用需求，為科研與工業檢測提供了“無荷電、高清晰、低損傷"的樣品處理解決方案。
在微觀研究日益追求精準與深度的今天，F(xiàn)ilgen OPC系列不僅是一款樣品涂覆設備，更成為推動各領域突破認知邊界的重要工具，持續為絕緣體成像難題提供高效解法，助力科研與產業創新升級。
